¿Por qué son esenciales los bloques de terminales de PCB para conexiones eléctricas confiables?

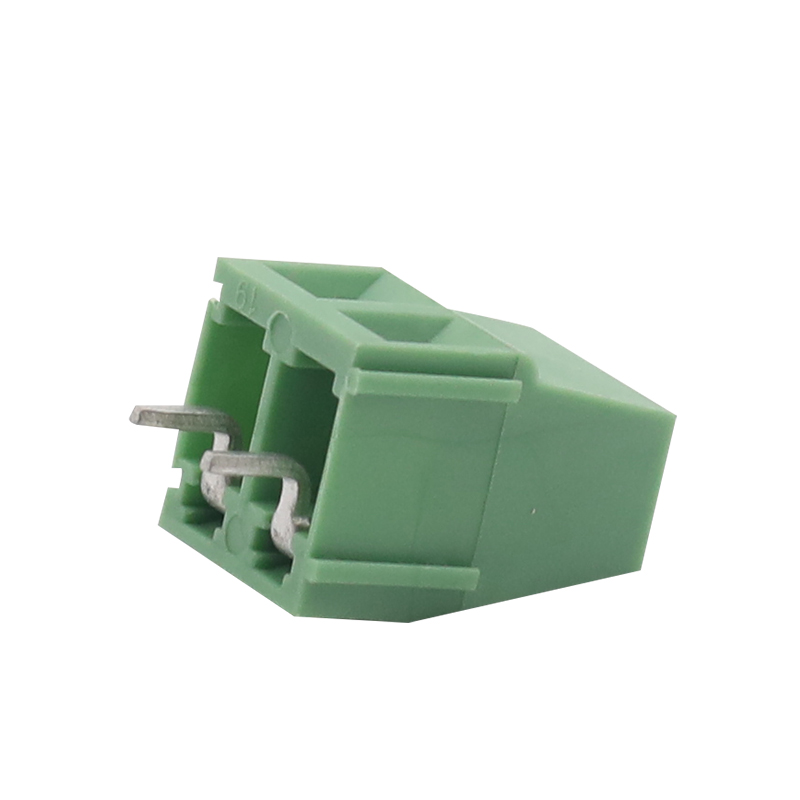

bloques de terminales de PCBson componentes críticos en los sistemas electrónicos modernos, que proporcionan conexiones de cable a placa seguras y organizadas en automatización industrial, distribución de energía, dispositivos inteligentes, sistemas de energía renovable y electrónica de consumo. Esta guía completa explora sus funciones, estructuras, beneficios, métodos de selección, problemas comunes, prácticas de instalación y tendencias futuras para ayudar a los ingenieros, fabricantes y compradores a tomar decisiones informadas.
Tabla de contenido
- 1. Comprensión de los bloques de terminales de PCB
- 2. Cómo funcionan los bloques de terminales de PCB
- 3. Principales tipos de bloques de terminales de PCB
- 4. Materiales y Construcción
- 5. Ventajas clave
- 6. Aplicaciones comunes
- 7. Cómo elegir el bloque de terminales de PCB adecuado
- 8. Errores comunes que cometen los compradores
- 9. Consejos de instalación y mantenimiento
- 10. Bloque de terminales de PCB frente a otros conectores
- 11. Tendencias e innovaciones de la industria
- 12. Preguntas frecuentes
- 13. Conclusión
1. Comprensión de los bloques de terminales de PCB
Un bloque de terminales de PCB es un conector eléctrico diseñado para asegurar cables directamente a una placa de circuito impreso (PCB). Crea una conexión eléctrica estable entre el cableado externo y los circuitos electrónicos al tiempo que simplifica el montaje, el mantenimiento y la resolución de problemas.
A diferencia de las conexiones de cables soldados permanentes, los bloques de terminales de PCB permiten a los usuarios conectar y desconectar cables rápidamente sin dañar la placa de circuito. Esto los hace extremadamente valiosos en sistemas que requieren mantenimiento frecuente o reemplazo de componentes.
Estos conectores se encuentran comúnmente en:
- Sistemas de control industriales
- Fuentes de alimentación
- Sistemas de seguridad
- equipos de climatización
- Dispositivos de telecomunicaciones
- Equipos de energía renovable.
- Electrónica automotriz
- Productos para el hogar inteligente
Función clave:Los bloques de terminales de PCB brindan conexiones de cables seguras, organizadas y resistentes a las vibraciones, al tiempo que reducen el tiempo de instalación y la complejidad del mantenimiento.
2. Cómo funcionan los bloques de terminales de PCB
Los bloques de terminales de PCB funcionan sujetando cables en terminales conductores que se montan directamente en la PCB. La corriente eléctrica fluye desde el cable externo a través del conductor metálico y hacia la placa de circuito impreso.
La mayoría de los bloques de terminales de PCB utilizan uno de los siguientes métodos de sujeción de cables:
| Método de conexión | Descripción | Ventajas |
|---|---|---|
| Abrazadera de tornillo | Cable asegurado con tornillos. | Conexión fuerte y confiable |
| Abrazadera de resorte | La presión del resorte mantiene el cable en su lugar | Rápida instalación y resistencia a las vibraciones. |
| Empuje | Conexión de inserción directa | Montaje rápido |
| Tipo de barrera | Barreras aisladas entre terminales | Seguridad mejorada |
Una vez conectado, el bloque de terminales garantiza una conductividad eléctrica continua al mismo tiempo que protege contra el aflojamiento accidental de los cables.
3. Principales tipos de bloques de terminales de PCB
Diferentes aplicaciones requieren diferentes diseños de bloques de terminales de PCB. Comprender los tipos disponibles ayuda a los ingenieros a seleccionar la solución adecuada.
Bloques de terminales de PCB con orificio pasante
Estos se montan a través de orificios perforados en la PCB y se sueldan en el lado opuesto. Ofrecen una excelente resistencia mecánica y se utilizan comúnmente en entornos de alta vibración.
Bloques de terminales de PCB de montaje superficial
Los diseños de montaje en superficie se fijan directamente a la superficie de la PCB, lo que admite la fabricación automatizada y diseños compactos.
Bloques de terminales de PCB enchufables
Las versiones enchufables permiten desconectar los conectores sin desconectar los cables individuales. Son ideales para equipos modulares y mantenimiento rápido.
Bloques de terminales de PCB en ángulo recto
Los diseños en ángulo recto ahorran espacio vertical y ayudan a optimizar los diseños de los gabinetes.
Bloques de terminales de PCB de alta corriente
Diseñados para cargas eléctricas pesadas, estos bloques cuentan con conductores más grandes y resistencia al calor mejorada.
Automatización Industrial
Transmisión de señal confiable y rendimiento duradero bajo vibración.
Equipos de potencia
Maneja requisitos de mayor voltaje y corriente de forma segura.
Electrónica de Consumo
Los diseños compactos admiten productos más pequeños e inteligentes.
4. Materiales y Construcción
El rendimiento de un bloque terminal de PCB depende en gran medida de sus materiales y diseño estructural.
| Componente | Material común | Objetivo |
|---|---|---|
| Alojamiento | Nailon PA66 | Resistencia al fuego y aislamiento. |
| Conductor | Aleación de cobre | Conductividad eléctrica |
| Enchapado | Estaño o níquel | Resistencia a la corrosión |
| Tornillos | Acero | Fijación mecánica |
Los materiales de alta calidad mejoran la eficiencia eléctrica, la estabilidad térmica y la durabilidad a largo plazo.
5. Ventajas clave
Los bloques de terminales de PCB ofrecen importantes beneficios para fabricantes, instaladores y equipos de mantenimiento.
- Cableado sencillo:Simplifica la instalación y reemplazo de cables.
- Tiempo de inactividad reducido:Mantenimiento y resolución de problemas más rápidos.
- Conexión segura:Fuerte retención mecánica del cable.
- Diseño compacto:Uso eficiente del espacio de PCB.
- Escalabilidad:Disponible en múltiples configuraciones de polos.
- Seguridad:Previene cortocircuitos accidentales.
- Rentabilidad:Reduce los costes de mano de obra de montaje.
- Flexibilidad:Admite diversos tamaños de cables y voltajes.
Muchos ingenieros prefieren los bloques de terminales de PCB porque simplifican el mantenimiento en campo y al mismo tiempo garantizan un rendimiento eléctrico confiable durante largos períodos de funcionamiento.
6. Aplicaciones comunes
Los bloques de terminales de PCB se utilizan en casi todas las industrias eléctricas modernas.
Sistemas de control industriales
Las fábricas dependen de bloques de terminales para sensores, relés, PLC y sistemas de automatización donde la resistencia a las vibraciones y la accesibilidad al mantenimiento son fundamentales.
Energía Renovable
Los inversores solares y los sistemas de energía eólica utilizan bloques de terminales de PCB para una transferencia de energía eficiente y conexiones estables en condiciones ambientales cambiantes.
Equipo médico
La electrónica médica requiere conexiones altamente confiables para dispositivos de monitoreo y sistemas de diagnóstico.
Transporte
Los sistemas ferroviarios, los vehículos eléctricos y las estaciones de carga utilizan bloques de terminales robustos para aplicaciones de alta corriente.
Edificios inteligentes
Los sistemas de control de iluminación, dispositivos de seguridad y equipos HVAC dependen de conexiones de PCB organizadas.
7. Cómo elegir el bloque de terminales de PCB adecuado
Seleccionar el bloque de terminales de PCB correcto requiere una cuidadosa consideración de los requisitos técnicos y ambientales.
| Factor de selección | Por qué es importante |
|---|---|
| Clasificación actual | Previene el sobrecalentamiento |
| Clasificación de voltaje | Garantiza un rendimiento de aislamiento seguro |
| Tamaño del cable | Garantiza una compatibilidad adecuada |
| Tamaño de paso | Afecta el espaciado de PCB |
| Tipo de montaje | Admite requisitos de diseño |
| Temperatura de funcionamiento | Garantiza durabilidad a largo plazo |
| Protección ambiental | Protege contra el polvo y la humedad. |
Los compradores también deben verificar certificaciones como el cumplimiento de UL, CE y RoHS al seleccionar productos para los mercados internacionales.
8. Errores comunes que cometen los compradores
La selección incorrecta del bloque de terminales puede provocar costosas fallas, sobrecalentamiento o problemas de mantenimiento.
- Elegir clasificaciones actuales insuficientes
- Ignorar las condiciones ambientales
- Usar tamaños de cables incompatibles
- Seleccionar materiales de baja calidad.
- Diseño de espaciado de PCB inadecuado
- Ignorar los requisitos de vibración
- Pasar por alto las certificaciones de seguridad internacionales
Una evaluación técnica cuidadosa ayuda a evitar problemas de confiabilidad y tiempos de inactividad inesperados.
9. Consejos de instalación y mantenimiento
La instalación adecuada es esencial para un rendimiento estable y seguridad eléctrica.
Mejores prácticas de instalación
- Utilice el torque de destornillador correcto.
- Evite apretar demasiado los tornillos.
- Pele el aislamiento del cable con precisión.
- Evite que los hilos de alambre se suelten.
- Siga las especificaciones de corriente y voltaje.
- Inspeccione la calidad de la soldadura para los modelos con orificios pasantes.
Recomendaciones de mantenimiento
- Inspeccione las conexiones periódicamente.
- Compruebe si hay señales de sobrecalentamiento.
- Busque corrosión o decoloración.
- Vuelva a apretar los tornillos si es necesario.
- Limpie la acumulación de polvo con regularidad.
La inspección de rutina extiende significativamente la vida útil de los bloques de terminales de PCB y minimiza las fallas eléctricas.
10. Bloque de terminales de PCB frente a otros conectores
| Característica | Bloque de terminales de PCB | Alambre soldado | Conector de engarce |
|---|---|---|---|
| Mantenimiento | Fácil | Difícil | Moderado |
| Velocidad de instalación | Rápido | Lento | Rápido |
| Reutilizabilidad | Excelente | Pobre | Bien |
| Fiabilidad | Alto | Alto | Alto |
Los bloques de terminales de PCB brindan un excelente equilibrio entre confiabilidad, facilidad de servicio y eficiencia de instalación.
11. Tendencias e innovaciones de la industria
A medida que la electrónica continúa evolucionando, la tecnología de bloques de terminales de PCB avanza rápidamente.
- Diseños miniaturizados de alta densidad.
- Tecnología push-in sin herramientas
- Resistencia a las vibraciones mejorada
- Integración de monitoreo inteligente
- Mayores capacidades de corriente
- Materiales ignífugos mejorados
- Fabricación respetuosa con el medio ambiente
Los fabricantes también están desarrollando soluciones para la Industria 4.0, vehículos eléctricos y sistemas de energía renovable.
12. Preguntas frecuentes
¿Cuál es el propósito principal de un bloque de terminales de PCB?
Su objetivo principal es proporcionar conexiones de cables seguras y extraíbles a placas de circuito impreso.
¿Son reutilizables los bloques de terminales de PCB?
Sí. La mayoría de los bloques de terminales de PCB están diseñados para la inserción y extracción repetida de cables.
¿Qué industrias utilizan más bloques de terminales de PCB?
Las industrias de automatización industrial, sistemas de energía, energías renovables, telecomunicaciones, transporte y electrónica de consumo los utilizan ampliamente.
¿Cómo elijo la clasificación actual correcta?
Seleccione un bloque de terminales con una clasificación actual superior a la carga máxima esperada de su sistema para garantizar un funcionamiento seguro.
¿Qué causa el sobrecalentamiento del bloque de terminales?
Las causas comunes incluyen cableado suelto, corriente excesiva, tamaño de cable inadecuado y materiales conductores de mala calidad.
¿Pueden los bloques de terminales de PCB soportar la vibración?
Sí. Los diseños de abrazadera de resorte y abrazadera de tornillo de alta calidad ofrecen una excelente resistencia a las vibraciones.
13. Conclusión
Los bloques de terminales de PCB desempeñan un papel vital para garantizar conexiones eléctricas seguras, eficientes y fáciles de mantener en innumerables industrias. Su flexibilidad, confiabilidad y facilidad de instalación los hacen indispensables en los sistemas electrónicos modernos.
Ya sea que se utilice en maquinaria industrial, equipos de energía renovable, sistemas de transporte o electrónica de consumo, seleccionar el bloque de terminales de PCB adecuado afecta directamente el rendimiento, la seguridad y la confiabilidad a largo plazo.
A medida que la tecnología continúa evolucionando, las soluciones avanzadas de bloques de terminales de PCB serán aún más compactas, inteligentes y eficientes para satisfacer las crecientes demandas del mercado.
Ningbo San'an Tecnología Electrónica Co., Ltd.se especializa en bloques de terminales de PCB confiables diseñados para aplicaciones industriales, comerciales y electrónicas en todo el mundo.
Nuestro equipo experimentado está comprometido a brindar calidad estable, fabricación avanzada y soporte técnico profesional adaptado a los requisitos de su proyecto. Contáctenoshoy para analizar sus necesidades de bloques de terminales de PCB y descubrir soluciones de conexión confiables para su negocio.
